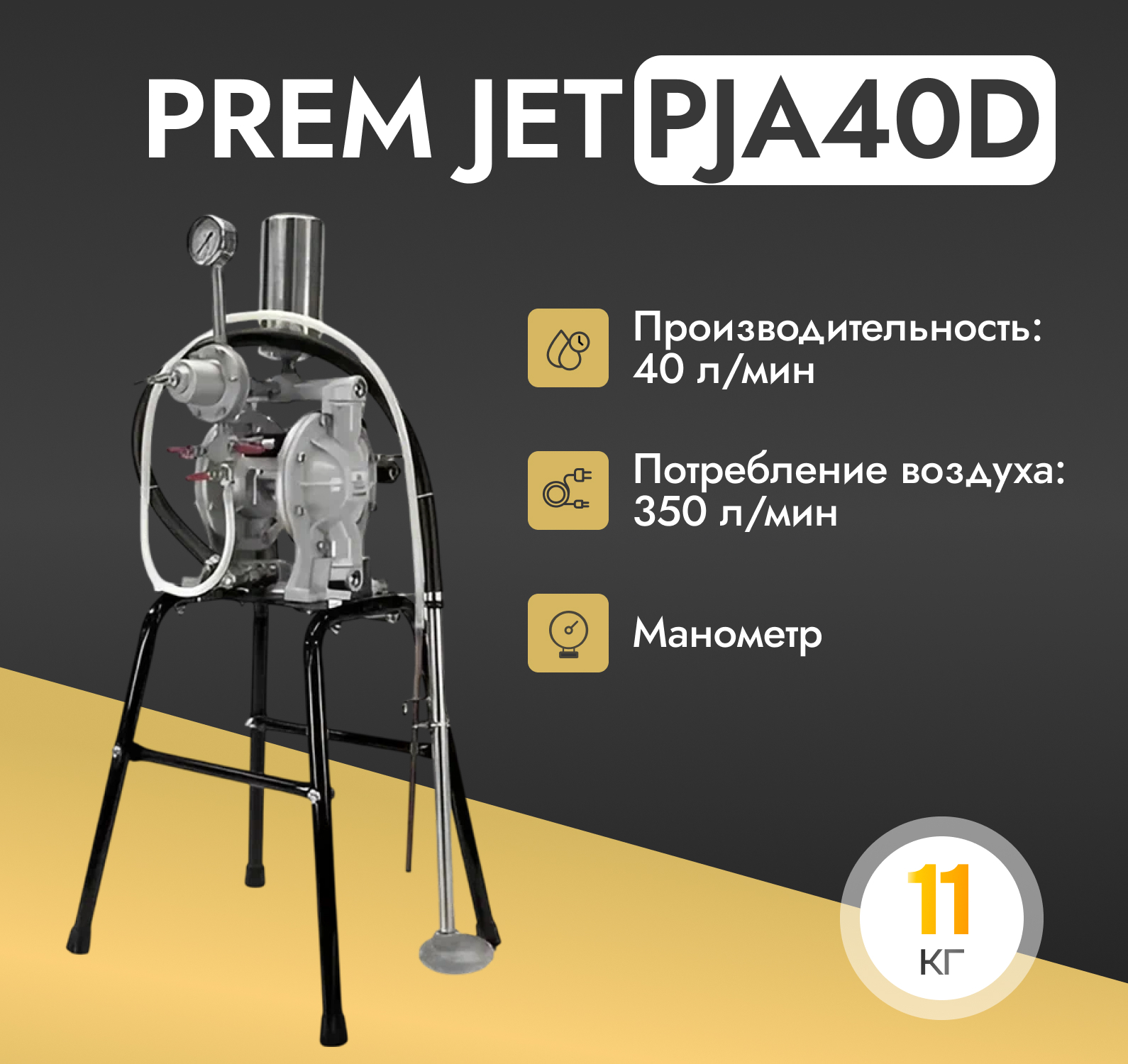

Аппарат окрасочный с пневмоприводом

Диафрагменный насос (также называемый мембранным насосом) представляет собой устройство объемного действия, в котором подвижным рабочим элементом выступает гибкая диафрагма (мембрана). Принцип его работы основан на циклическом изменении объема рабочей камеры за счет деформации диафрагмы, что обеспечивает перемещение жидкости.
Основной принцип действия
Работа диафрагменного насоса строится на следующих этапах, которые циклически повторяются:

1. Фаза всасывания:

• Диафрагма оттягивается от рабочей камеры (движется назад), увеличивая её объем
• В камере возникает разрежение (отрицательное давление)
• Впускной клапан открывается, а выпускной клапан закрывается
• Жидкость всасывается в рабочую камеру через впускное отверстие

1. Фаза нагнетания:

• Диафрагма движется в сторону рабочей камеры, уменьшая её объем
• Давление в камере возрастает
• Впускной клапан закрывается, не позволяя жидкости вернуться
• Выпускной клапан открывается

1. Жидкость выталкивается через выпускное отверстие

Диафрагменный насос оснащен всасывающим патрубком специальной конструкции, обеспечивающим целый ряд технологических преимуществ в процессе окраски. Жесткая конструкция патрубка, в отличие от гибких аналогов, позволяет достигать самого дна емкости с лакокрасочным материалом, что обеспечивает максимально полный забор материала и минимизирует неиспользуемые остатки краски. Это напрямую влияет на экономическую эффективность процесса, существенно снижая потери дорогостоящих лакокрасочных материалов.
Конструктивные особенности патрубка также значительно уменьшают риск завоздушивания системы подачи материала, что предотвращает прерывание рабочего процесса и исключает дефекты покрытия, связанные с попаданием воздуха в систему распыления. Кроме того, продуманная конструкция патрубка эффективно компенсирует пульсации и вибрации, возникающие при работе насоса, что исключает риск опрокидывания емкости с лакокрасочным материалом и связанные с этим производственные потери и простои оборудования.
Существенным дополнением к конструкции является интегрированный фильтр очистки ЛКМ, который эффективно предотвращает попадание посторонних частиц в систему. Это техническое решение значительно повышает надежность работы оборудования, предотвращает засорение форсунок распылителя и обеспечивает стабильно высокое качество наносимого покрытия.

• Совокупность этих технических решений обеспечивает стабильно высокую производительность окрасочного процесса, значительно снижает материальные потери и гарантирует высокое качество получаемого покрытия, что в конечном итоге повышает эффективность всего производственного процесса и снижает себестоимость окрасочных работ.

Краскопульт безвоздушного распыления PremJet PJ131 представляет собой эргономичный краскораспылитель с курковым механизмом, оснащенное предохранителем для блокировки случайного нажатия и фильтром тонкой очистки, который обеспечивает качественное нанесение материала; инструмент имеет стандартные резьбовые соединения (7/8" для соплодержателя и 1/4" для рукава высокого давления), а также удобный поворотный механизм, существенно повышающий маневренность и снижающий утомляемость оператора при выполнении продолжительных малярных работ.

Окрасочное устройство смонтировано на небольшой, прочной раме, придающей всей конструкции высокую мобильность. Благодаря компактным габаритам аппарат легко транспортируется в багажнике или на заднем сиденье любого легкового автомобиля. Такое конструктивное решение значительно упрощает логистику при необходимости перемещения оборудования между объектами, позволяя мастеру без особых усилий доставлять технику к месту проведения малярных работ. Портативность установки не требует специализированного транспорта, что делает её использование особенно удобным для частных мастеров и небольших ремонтных бригад.

Всасывающая система обеспечивает подачу краски из емкости в рабочую часть устройства.

Основу всасывающей системы составляет гибкий шланг и всасывающая трубка с сетчатым фильтром на конце. Этот трубка погружается непосредственно в емкость с краской. Сетчатый фильтр выполняет важную функцию – предотвращает попадание комков краски и посторонних частиц примесей в поршневой насос, что могло бы привести к его повреждению или блокировке.

Современный окрасочный аппарат представляет собой сложное техническое устройство, ключевым элементом которого выступает система управления. Данная система обеспечивает точность, стабильность и эффективность распыления лакокрасочных материалов за счет непрерывного контроля и регулировки рабочих параметров. Система управления состоит из четырех основных взаимосвязанных компонентов, каждый из которых выполняет специфические функции в общем технологическом процессе.

Плата управления
Плата управления является центральным элементом всей системы, выполняющим роль "мозга" окрасочного аппарата. Данный компонент представляет собой электронную печатную плату со встроенным микропроцессором и набором электронных компонентов, обеспечивающих следующие функции:

• Обработка и анализ сигналов, поступающих от датчиков и органов управления
• Регулирование скорости вращения электродвигателя насоса в соответствии с заданными параметрами
• Контроль температурных режимов работы системы
• Обеспечение защитных функций при перегрузках, перегреве или критическом падении давления
• Информирование оператора о текущих параметрах работы и возникающих неисправностях

Цифровой дисплей
Дисплей является интерфейсом взаимодействия между оператором и оборудованием, предоставляя визуальную информацию о рабочих параметрах и состоянии системы.
Цифровой дисплей на плате управления выполняет следующие функции:

• Отображение текущего давления в системе в реальном времени, что позволяет оператору контролировать рабочие параметры
• Отображение кодов ошибок при возникновении неисправностей

Наличие цифрового дисплея на плате управления окрасочного оборудования значительно повышает эффективность рабочего процесса, обеспечивая оператору возможность с точностью настраивать давление ЛКМ в системе благодаря численному отображению значений, что исключает погрешности, свойственные аналоговым системам (манометрам);, а также существенно упрощает диагностику и устранение возможных неисправностей через информативную систему кодов ошибок, что в совокупности минимизирует время простоя оборудования и повышает качество конечного результата окрасочных работ.

Потенциометр
Потенциометр выступает в качестве основного органа ручного управления, позволяющего оператору регулировать, рабочие давление. Этот элемент представляет собой переменный резистор, обеспечивающий:

• Плавную регулировку рабочего давления в системе
• Возможность быстрой адаптации параметров под конкретную задачу

Датчик давления
Расположение датчика давления непосредственно в корпусе фильтра тонкой очистки представляет собой инженерное решение, обеспечивающее максимальную точность измерений и оперативность реагирования на изменения параметров системы. Такой датчик выполняет следующие функции:

• Непрерывный мониторинг фактического давления в системе подачи материала
• Передача данных о текущем давлении на плату управления для анализа и корректировки
• Защита оборудования путем прекращения работы при критическом повышении давления

Принцип взаимодействия компонентов системы
Эффективность системы управления окрасочным аппаратом обеспечивается тесным взаимодействием всех компонентов системы управления:

• Оператор задает требуемые параметры распыления с помощью потенциометра
• Датчик давления непрерывно измеряет фактическое давление в системе
• Плата управления анализирует заданные и фактические параметры, корректируя работу электродвигателя насоса
• В случае неисправностей срабатывают защитные механизмы

Такая замкнутая система обратной связи обеспечивает высокую точность, стабильность и безопасность процесса окраски.
